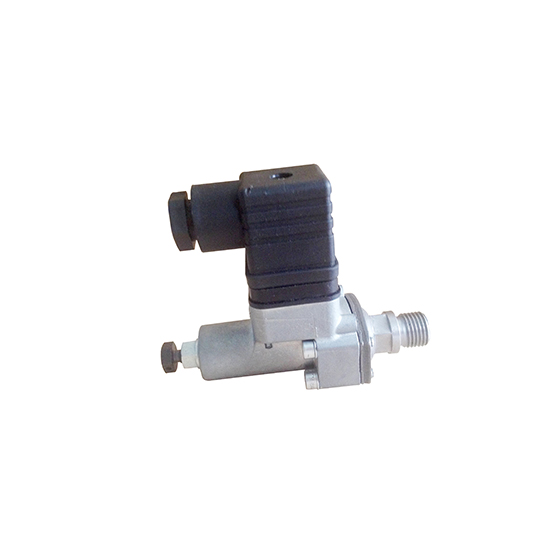

哈威 DG 35-Y1压力继电器

哈威 DG 35-Y1 是德国 HAWE 哈威公司生产的一款压力继电器，常用于液压系统中实现压力控制和信号转换。

一、基本功能

哈威 DG 35-Y1 压力继电器是一种液电信号转换元件，当进油口的油液压力达到设定值时，柱塞向上移动，通过杠杆放大推动微动开关动作，从而闭合或断开电触点，发出电控制指令或信号，用于控制电磁换向阀、切断泵电机等，实现泵的加载或卸载、执行元件顺序动作等。

二、技术参数

工作压力范围：20...250bar，负载压力至 700bar。

开关电流：高达 2A。

结构形式：弹簧加载型活塞式压力开关，管接、板式安装。

材料：DG1 为钢外壳、已镀锌，DG3 为压铸锌外壳。

安装位置：DG1R 为垂直式，刻度盘位于旁侧，液压件向下；DG3 为任意位置。

压力介质：液压油，根据 DIN 5524，ISO VG 10 至 68 根据 DIN ISO 3448，粘度范围最小约 4，最大约 1500mm²/s，在工作温度不高于约 + 70℃时，也适用于可生物降解的型号 HEPG（聚丫烷基二醇）和 HEES（合成酯）压力介质。

温度范围：周围约 - 40...+80℃，油 - 25...+80℃。

三、特点和优势

结构紧凑：体积小，占用空间少，便于安装在各种液压系统中。

精度高：能够准确地检测和控制压力，保证系统的稳定性和可靠性。

反应灵敏：对压力变化响应迅速，能及时发出控制信号。

维护方便：结构简单，易于拆卸和维修。

可集成性强：可集成入 HAWE 模块化系统，与其他液压元件配合使用，实现系统的优化设计。

四、应用领域

广泛应用于通用液压系统、机床等领域，在风电行业也有较多应用，可用于安全保护、控制执行元件的顺序动作、泵的启闭、泵的卸荷等。
