Parker派克柱塞泵PV系列变量控制器选项代号*LC
时间：
2020-06-23 浏览： 来源：辽宁赫朗
PV系列轴向柱塞式变量液压泵带压力补偿变量控制的恒功率/扭矩变量控制器选项代号*LC

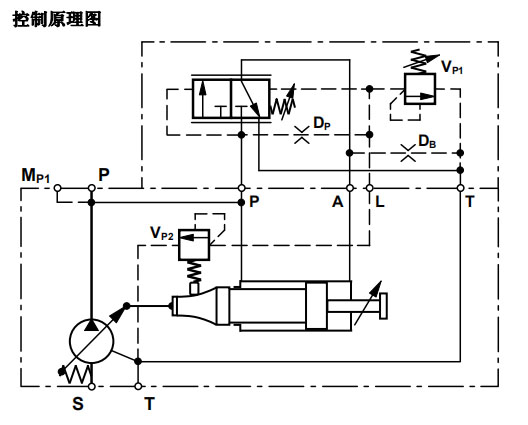

*LC 型恒功率变量控制器除了基本的压力补偿变量功能外，还外加具有限制泵的输入功率的能力，控制原理回路见下图：
该型控制器本质上是一个压力补偿变量控制器，只是在泵体与变量活塞锥套相对应的部位处，增加安装了一个特殊的先导压力阀VP2，此阀的阀座可在阀体内移动，移动量就是其调压弹簧的压缩量y(亦即其压力设定值p)。该活动阀座底部与活塞锥套表面相接触，故其随变量活塞的行程x(即泵的排量q)而变化，其关系由活塞上锥套的轮廓母线决定，对恒功率控制，该锥套的母线加工成双曲线，数学模型为：xy=常数。
由此可见，在泵的出口压力低于压力补偿控制先导阀VP1的设定压力的范围内，泵的补偿压力由恒功率控制先导阀的设定压力确定，其值将随排量的变化而改变，关系是pq=常数，即输入扭矩为常数，故此变量方式为恒扭矩变量。
当泵的转速固定时，其变量工况下的输入功率为常数，成为恒功率变量。
该型控制器主要应用在原动机提供给液压的功率受限制，以及工作循环中同时存在低压/大流量和高压/小流量两种工况的应用场合。
PV系列柱塞泵部分液压元件型号：
PV016R1K1T1NELB
PV016R1K1T1NECC
PV016R1K1T1NFFD
PV020R1K1T1NBLC
PV020R1K1T1NFR1
PV020R1K1T1NFWS
PV023R1E1T1NGLC
PV023R1K8T1VFHS
PV023R1K1A1NFWS
PV023R1L1T1NFRC
PV023R1K1T1NFPV
PV032R1K1T1NFPG
PV032R1K1T1WMMC
PV040L1L1T1NFWS
PV040R1K1T1NMLC
PV040R1D1T1NGCC
PV040R1K1T1NELA
PV040R1K1A1NHCC
PV046R1D1T1NFWS
PV140L1G1T1NFFP
PV140L1K1T1NFFC
PV140L1K1T1NFFP
PV140L1K1T1NFWS
PV140L1L1T1NWCC
PV140R1D1T1NFFC
PV140R1F3T1NFRP
