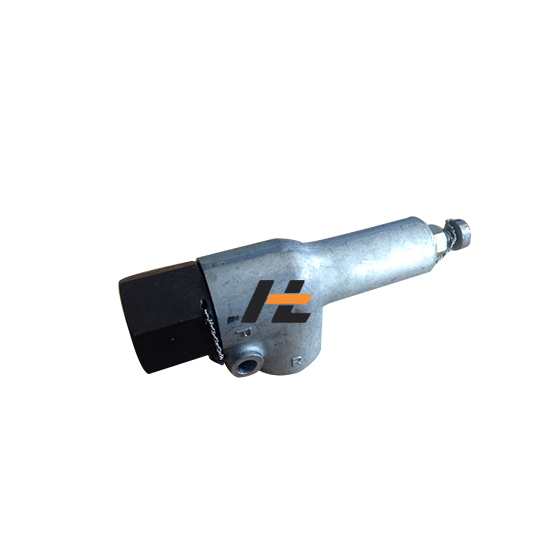

哈威MVX64C-266安全阀的安装和调试注意事项

哈威 MVX64C-266 安全阀安装注意事项

一、安装位置

需安装在液压系统压力源附近、压力冲击敏感的关键回路，优先靠近被保护元件（如减速机液压回路的泵出口、执行元件入口），确保压力超限时能快速泄荷。安装时保证阀体竖直，调节机构朝上，便于后期调试和维护操作。

连接规范

接口螺纹为 G3/4，连接前清理螺纹表面油污、杂质，避免密封面损伤；选用适配的密封件（如氟橡胶密封圈），按规定扭矩拧紧，防止高压泄漏；严禁在阀体和安装面之间加装多余垫片，避免影响密封和阀门动作精度。

介质与清洁度

确保系统介质为液压油、CNG 等适配类型，且介质清洁度符合 NAS 1638 Class 6 级及以上标准，防止杂质进入阀芯导致卡滞；安装前对管路进行冲洗，避免焊渣、铁屑残留。

二、管路匹配

泄油管路通径不小于阀出口通径，避免背压过高影响阀门开启特性；泄油管路应直接接入油箱，不宜串联其他阀件，防止产生额外阻力。

三、环境要求

安装环境温度需控制在 - 40℃~80℃，避免阳光直射、高温烘烤或低温冻结；远离剧烈振动的设备（如泵体、电机），必要时加装减振垫，防止振动导致调节螺栓松动。

哈威 MVX64C-266 安全阀调试注意事项

四、调试前准备

调试前确认系统无泄漏，所有元件安装到位；准备好适配的压力表（精度不低于 1.6 级，量程覆盖 0~700bar），安装在阀的入口侧，实时监测压力变化。

五、压力设定步骤

先松开调节螺栓的锁紧螺母，缓慢顺时针旋转调节螺栓，逐步提高设定压力；

启动液压系统，缓慢升压至目标压力（不得超过阀的最高工作压力 700bar），观察阀门是否在设定压力下稳定开启泄荷；

若压力未达设定值即开启，需继续拧紧调节螺栓；若压力超过设定值仍未开启，需逆时针微调螺栓，直至阀门在设定压力 ±5% 范围内准确动作。
