哈威NBVP-16-G-M-24／8-W安装指南

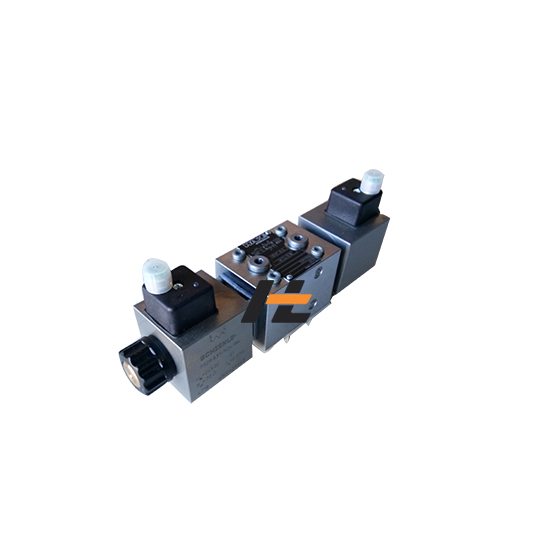

哈威 NBVP-16-G-M-24/8-W 为板式安装电磁换向阀，安装需遵循规范流程，以保障性能与安全。

一、安装前准备

安全与资质：安装人员需具备液压专业资质，熟悉液压系统安全规范，安装前确保系统完全卸压、断电，排空蓄能器压力。

元件检查

核对阀型号、规格（压力 400bar、流量 20L/min、24V 直流、8W 线圈等），确认与系统匹配。

检查阀体、阀芯、密封件无损伤、无锈蚀，电磁铁接线端子完好，O 形圈无老化。

检查安装底板平面度，表面粗糙度需符合要求，无毛刺、划痕，螺纹孔清洁通畅。

工具与辅件准备：准备扭矩扳手、清洁布、合适规格的安装螺栓、防松垫圈、密封件（如 O 形圈）、10μm 过滤精度的液压油滤油器等。

介质要求：使用清洁的 HLP 矿物油等适配介质，油液清洁度需达 ISO 4406 18/15 标准，油温控制在 - 20℃~+80℃，避免介质污染。

二、安装步骤

（一）机械安装

安装底板处理：安装面需平整，粗糙度 Ra≤3.2μm，平面度误差≤0.05mm。清理安装板表面油污、杂质，放置新 O 形圈于底板密封槽，确保无扭曲、无损伤。

阀体定位与固定

将阀体平稳放置在安装板上，对齐安装孔，避免 O 形圈移位。

用螺栓均匀紧固，按对角线顺序分次拧紧，扭矩参考哈威推荐值（通常 M10 螺栓扭矩约 20-25N・m，具体以产品手册为准），防止阀体扭曲，保证阀芯灵活运动。

安装方向：建议水平安装，若垂直安装需确保阀芯运动不受重力影响，振动强烈工况需加装减振垫。

（二）液压管路连接

油口识别：P 为进油口、A/B 为工作油口、R 为回油口、T 为泄油口、M 为压力表接口，按系统原理图对应连接。

管路连接

管路需清洁，连接前用压缩空气吹扫，避免杂质进入阀体。

螺纹连接处使用合适密封剂或密封垫圈，避免泄漏，严禁使用生料带等可能脱落的密封物。

泄油口 T 需单独回油箱，回油背压不超过 10bar，管路需通畅，防止背压过高影响阀芯复位。

管路布置应避免急转弯，减少压力损失，固定牢固防止振动损坏。

（三）电气连接

线圈安装：将 M24 接头的 24V 直流线圈安装在阀体上，确保连接牢固，密封圈密封良好，防止油液渗漏和灰尘进入。

接线规范

按电气原理图接线，电源线规格适配线圈功率（8W），避免线径过细导致电压降过大。

采用屏蔽线减少电磁干扰，屏蔽层单端接地，接线端子紧固，防止松动打火。

检查电源电压稳定，波动范围不超过额定值的 ±10%，避免线圈烧毁。

三、调试与试运行

预调试检查：再次确认机械、液压、电气连接无误，油液液位正常，滤油器状态良好。

空载试运行

系统低压（约 50bar）下启动，手动切换阀芯，检查换向动作是否灵活，有无卡滞、异常噪声。

通电测试电磁铁吸合、释放正常，观察 A/B 口压力变化，确认换向功能正常。

负载调试：逐步提高系统压力至工作压力，测试在额定流量下的换向响应、泄漏情况，确保无异常。

四、安装后维护与注意事项

清洁维护：定期检查滤油器，及时更换滤芯，保持油液清洁，防止污染导致阀卡滞、磨损。

定期检查：检查螺栓紧固状态、密封件有无泄漏、电磁铁温升是否正常（正常工作温度不超过 80℃）。

故障处理

换向迟缓：检查油液清洁度、压力是否足够、电磁铁电压是否正常，或阀芯是否卡滞。

泄漏：检查密封件、螺纹连接，必要时更换密封件并重新紧固。

电磁铁不工作：检查电源、接线、线圈是否烧毁，及时排查修复。

其他：阀门附近焊接时，需防护阀体及密封件，避免焊渣损伤；长期停机需排空油液，密封保存。
