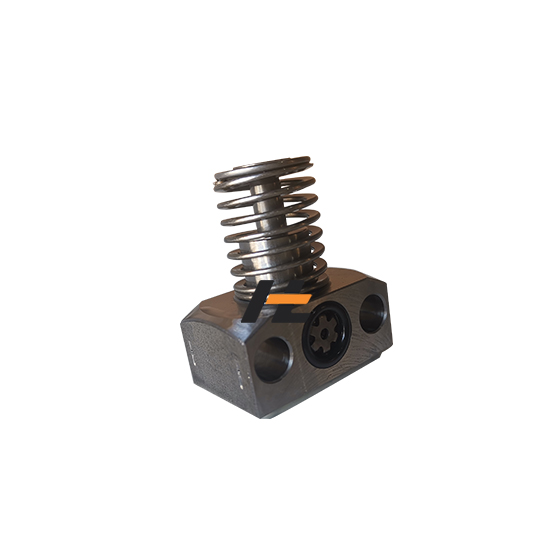

哈威PE8柱塞副的工作原理

哈威 PE8 是阀配流、径向作用的高压柱塞泵单元，核心遵循容积式泵工作原理，依靠柱塞往复运动改变密封腔容积，配合内置单向阀完成吸油→压油循环，是哈威径向柱塞泵的标准基础模块，最高工作压力可达700bar。

一、核心驱动与往复运动原理

PE8 自身无动力，由泵轴上的偏心轴承驱动，配合复位弹簧实现柱塞往复：

主轴旋转带动偏心轴承转动，轴承外圈顶推 PE8 柱塞尾部，推动柱塞向泵腔中心移动（压油行程）。

偏心高点转过之后，柱塞在复位弹簧作用下向外回程（吸油行程）。

柱塞行程由偏心距决定，每转完成一次完整吸压油，运动稳定、冲击小，适配长期高压连续运转。

二、吸油→压油完整工作流程

PE8 单元自带吸油单向阀、压油单向阀，两阀反向布置、自动启闭，全程无外部配流机构参与：

吸油行程

柱塞在弹簧作用下向外移动，泵腔密封容积增大，腔内形成负压；吸油单向阀被外界油压顶开，液压油进入腔室，压油阀在外部背压下保持关闭，直至柱塞到达外止点，吸油完成。

压油行程

偏心轴承推动柱塞向内移动，密封容积快速缩小，油液被压缩；腔内压力升高，吸油阀自动关闭，压油阀被顶开，高压油输出至系统，直至柱塞到达内止点，压油结束。

连续供油

主轴持续旋转，多个 PE8 单元沿径向均匀分布、交替工作，叠加输出连续、脉动小的高压油流，输出方向不受主轴旋向影响。

三、关键结构与原理特点

阀配流设计：集成一体式吸压油单向阀，配流精准、内泄极低，高压下容积效率可达0.95，适配高压小流量工况。

静压与压力补偿：腔室压力形成静压平衡，降低驱动轴承与柱塞副的径向负载，减少磨损、提升寿命，适配精密液压系统。

独立模块化：每个 PE8 为独立供油单元，可单组或多组并联组合，灵活适配不同流量需求，安装姿态不受限，通用性强。

四、核心参数与原理匹配

柱塞直径：8mm

理论排量：0.38cm³/r

典型流量：1450rpm 时约 0.5L/min，2850rpm 时约 1.01L/min

工作压力：max 700bar

适配转速：200–2850rpm（过低容积效率下降，过高易吸空）
