哈威RB-3-F单向阀安装尺寸
时间：
2026-03-24 浏览： 来源：网络

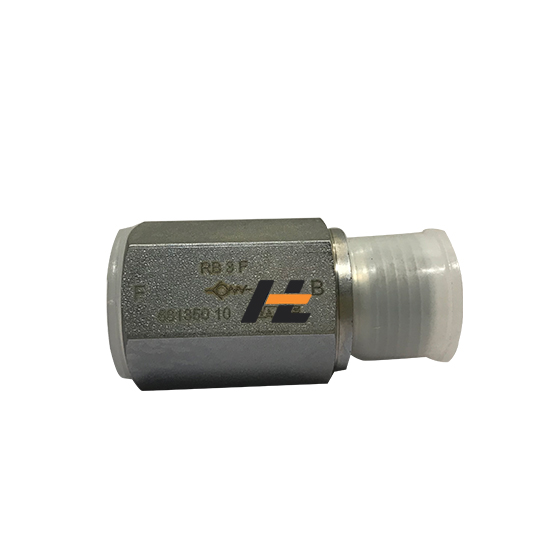

哈威 RB‑3‑F（RB 3 F，G1/2 螺纹）的完整安装尺寸（单位：mm）：
一、阀体本身尺寸（插装阀外形）
螺纹：G 1/2 A（BSPP）
总长 L：13.2
插入长度 l：7.5
头部直径 #d：18.5
倒角直径 #d1：3.4
密封面高度 h：2.5
安装深度（旋入后露出）：8
密封圈：14×1.5（NBR 90 Shore）
扳手尺寸 SW：14
拧紧扭矩：40 Nm
二、安装孔尺寸（阀体插入的孔）
孔口直径 D：18.5
孔底直径 d3：3.0
孔深（有效深度）：14.3 −0.1
孔口倒角：118°（标准）
三、带安装座（阀体 + 安装块）外形尺寸（F 型安装座）
总长：27
总宽：25
总高：68
进 / 出油口：G1/2
重量：约 150 g
四、关键尺寸速记（设计常用）
螺纹：G1/2
阀体直径：18.5
安装孔深：14.3
扳手：SW14
扭矩：40 Nm
