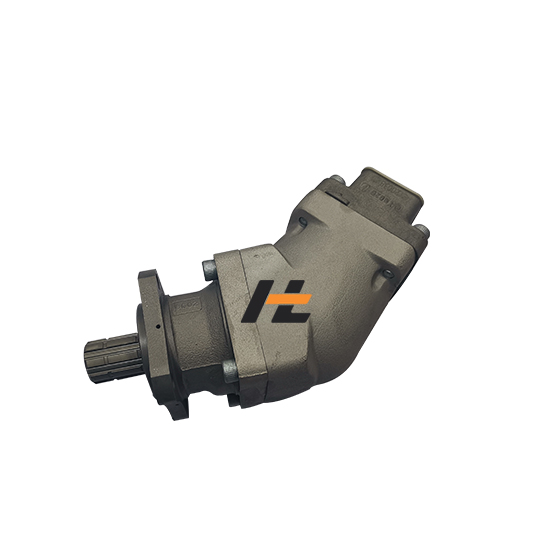

哈威SCP-084R-N-DL4-L35-SOS-000的外形尺寸
时间：
2026-05-21 浏览： 来源：网络
一、核心尺寸（mm）
总长（含轴伸）：约 305
总宽（阀体最宽处）：约 190
总高（法兰底面至顶部）：约 245
安装法兰：ISO 7653-D（DIN 标准），4 孔 φ14，孔距 125×125
轴伸：花键轴 DIN 5480，30×26，伸出长度 35（对应型号 L35）
油口：吸油口 G1¼，压力口 G1，间距约 85
重量：约 17 kg（铁壳，升级 SAP 为铝壳约 14 kg）
二、关键安装参数
法兰厚度：25 mm
轴端到法兰面：35 mm（L35）
油口中心高：120 mm（法兰底面起）
旋向：右旋（R），从轴端看顺时针
三、同系列对比（参考）
SCP-064：长 285× 宽 180× 高 235，重 11.7 kg
SCP-084：长 305× 宽 190× 高 245，重 17 kg
SCP-108：长 320× 宽 200× 高 255，重 17 kg
