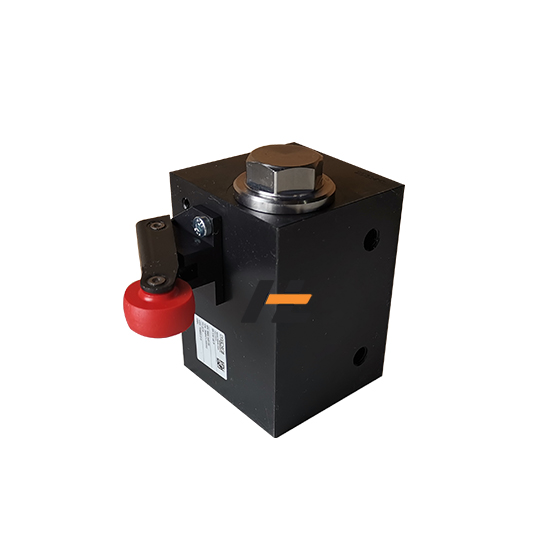

哈威SK-2-5130-R调速阀在风电行业的应用

一、阀本身适配风电的核心优势

稳定流量不受负载 / 温度波动

内置压力补偿，流量控制精度 ±3%，风机高低温（-25℃~+55℃）、变负载工况下动作速度恒定，不会出现快慢抖动，保护偏航轴承、变桨轴承不受冲击载荷。

315bar 高压耐受

风电系统工作压力普遍 160–280bar，峰值冲击压力高，全钢渗氮阀体耐高压、内泄漏极低，适配风机长期间歇启停工况。

R 内置旁通单向阀，完美匹配 “慢进快回” 回路

正向节流限速（保护机构），回程单向阀直通无节流、快速复位，完全契合偏航、机舱吊机、维护油缸的动作逻辑。

滚轮机械调节 SK 型，现场免工具锁速

塔筒 / 机舱内维护空间狭小，滚轮旋钮可快速设定固定速度，锁紧后不会因振动漂移，相比 SD 旋钮、SF 内六角更适合风电强振动环境。

130L/min 大流量规格

适配兆瓦级风机大缸径执行元件，满足偏航大流量同步、机舱起重油缸高速回程需求。

二、风机四大核心应用场景（主流装机位置）

1. 偏航驱动回路（最常用场景）

工况需求

风机对风时低速平稳对风，避免偏航齿圈、齿轮副撞击；风向达标后快速制动；故障顺偏时油缸快速缩回。

安装与用法

串联在偏航马达 / 偏航油缸进油路上，SK 正向节流限定偏航旋转低速，消除齿面冲击噪音、延长偏航轴承寿命；

换向回程时油液走内置单向阀，马达无节流背压，快速停止偏航；

多缸同步偏航系统每路独立配 SK 2-5/130-R，单独调节各路流量，校正偏航同步误差。

行业价值

解决大风载荷下偏航速度忽快忽慢、齿圈点蚀、机舱共振问题，是 1.5MW–5MW 哈威液压偏航站标配流量阀。

2. 机舱维护吊机 / 机舱起重油缸

工况需求

吊装工具、检修平台慢速下放（限速防坠落），空载提升快速回程。

回路逻辑

油缸下降回路串联 SK 阀，节流限定下放速度，杜绝重力超速下坠；上升时单向阀旁路，无节流快速举升。

130L/min 流量匹配大吨位机舱液压吊机；

机舱振动环境下滚轮调节不易松脱，运维人员现场可一键微调下放速度。

3. 机舱顶盖 / 检修门液压启闭油缸

工况需求

顶盖缓慢开合，防止风载冲击顶盖铰链、密封件损坏；关门到位后快速泄压复位。

开舱动作：SK 节流低速匀速开启，缓冲阵风冲击；

关舱回程：单向阀直通快速收回，缩短检修流程。

4. 定桨机组叶尖扰流器缓冲回路（老款 1–2MW 定桨风机）

叶尖油缸弹出实现气动刹车，弹出速度必须平缓，防止叶片根部冲击裂纹；收回时快速复位。SK 串联在叶尖油缸出油侧，回油节流缓冲弹出速度，R 单向阀保证叶片复位无阻力，属于老式哈威叶片制动单元标准配置。

三、风电选型匹配逻辑（SK 2-5/130-R 适用边界）

流量匹配

单路执行元件最大流量≤130L/min：偏航双油缸、中型机舱吊机、大口径检修门油缸优先选此款；

若单路流量＜80L/min，改用 SK 2-5/80-R 降成本。

为何选 SK（滚轮）不选 SD/SF

风机机舱、塔筒长期高频振动，SD 旋钮、SF 内六角容易震松调速刻度；SK 滚轮带机械限位锁片，抗振性更强，风电现场运维首选。

R 后缀单向阀不可省略

风机绝大多数执行机构需要 “慢动作 + 快速回程”，无 R 型号双向节流，会导致回程背压大、能耗高、发热严重，风电系统几乎不选用无 R 版本。

系统前置条件

二通 SK 调速阀必须搭配带溢流稳压的定量泵液压站（哈威 KA/KAW 紧凑型风电液压站完美适配）；负载敏感变量泵回路不推荐二通调速方案。

四、风电使用痛点解决效果

减振降噪：恒定低速消除偏航齿轮撞击异响，降低机舱共振；

延长易损件寿命：偏航齿圈、变桨轴承、顶盖铰链冲击载荷降低 40% 以上；

安全防护：吊机下放、叶尖弹出限速，杜绝超速坠落、叶片冲击事故；

适应宽温域：-25℃低温启动粘度变化时流量无漂移，北方陆上 / 海上风机通用；

运维便捷：机舱狭小空间滚轮单手调速，锁紧后长期稳定不漂移。

五、同系列风电替代对比

SK 2-5/130-R：130L/min 滚轮带单向阀 → 兆瓦级偏航、机舱吊机（主力型号）

SK 2-5/80-R：80L/min 滚轮款 → 小型检修门、单叶尖油缸

SD 2-5/130：旋钮调节无滚轮 → 固定液压站柜内，无强振动场景

无 R 后缀 SK 2-5/130：双向节流 → 风电极少使用，仅同步精密进给特殊回路
