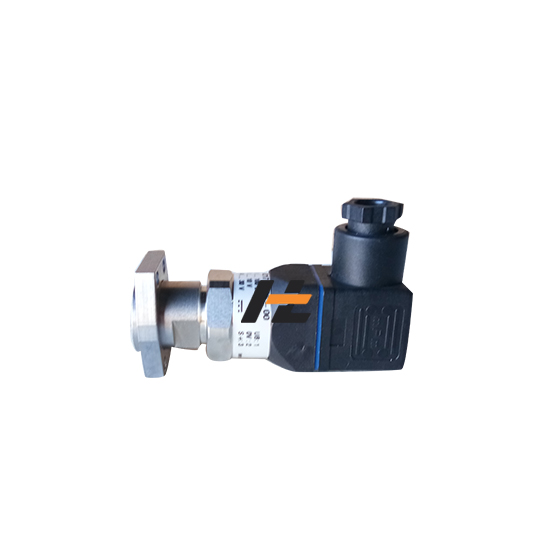

哈威VP-1-W-G-24电磁换向截止阀特点

一、核心结构与密封优势

锥阀硬密封，近乎零内泄漏

采用锥形座阀截止结构，区别于普通滑阀换向阀，关闭后密封面刚性贴合，保压回路几乎无内泄，油缸长时间锁紧、夹具保压不会缓慢泄压，是液压锁止回路首选阀件。

全通口耐高压，四油口均可承受系统全压

最高持续工作压力400bar，峰值承压能力强，高压液压站、压机、重载工装回路适配，不会因背压导致阀芯误开启。

流向无限制，可任意油液通流方向安装

内部压力自平衡设计，P/A/B/T 口进出油可反向使用，阀块集成布管自由度极高，非标阀块油路设计更灵活。

二、机能与动作特性

W 机能：二位四通弹簧复位

DC24V 电磁铁得电换向，断电弹簧自动复位，纯电磁驱动无手动应急顶杆，动作干脆，切换时间约 40ms，冲击小、换向噪音低，重复定位可靠性高。

小流量精密控制

额定最大流量 15L/min，适合小型执行缸点位锁定、微量油路通断，不会出现大流量阀低速抖动问题。

三、介质适配极强（区别于常规换向阀）

不仅适配普通液压油，可输送高粘度介质（润滑脂、高粘度齿轮油），是设备集中油脂润滑系统专用换向阀，粘稠介质不易卡滞阀芯；

密封可选：标配 NBR 丁腈橡胶，可替换 FKM 氟橡胶，兼容难燃液压液、低温液压油，耐介质腐蚀。

驱动部件与介质完全隔离，油污、杂质不会侵入电磁铁内部，故障率更低。

四、安装、电气与环境特性

紧凑板式叠加安装

规格 1 标准 D7300 安装底板，可多层叠加集成在液压阀块上，体积小巧，节省液压站空间；也可加装过渡块改为螺纹管式安装。

DC24V 直流标准电磁铁（G 代表 GM 直流电磁铁）

线圈功率 18W，工业常用安全电压，插头锁紧后防护等级 IP65，粉尘、飞溅水环境可用；可选防爆版本用于矿山、化工高危场景。

宽温稳定运行

工作环境温度 - 40℃～+70℃，高寒户外设备、高温压机旁均可长期稳定工作。

五、工况可靠性与使用价值

保压稳定性极强：液压夹具锁死、立式压机自重防下滑、支腿油缸悬空锁定，长时间保压不沉降；

抗污染能力好：座阀结构阀芯行程短，油液轻微杂质不易造成卡阀，重载工程机械、矿山设备耐用性突出；

维护简单：电磁铁可单独拆卸更换，阀体无需整体拆下，后期维保成本低。

六、短板注意（选型规避点）

通流上限仅 15L/min，大流量回路不适用；

座阀换向存在一定压力损失，低压低速回路需核算压降；

无手动应急按钮，断电后无法机械强制打开，需系统增设备用泄压油路。

典型适用回路

液压夹具保压回路、小型油缸锁紧回路、集中润滑脂分配油路、风电偏航制动锁止、小型压机压头保压、工程机械支腿截止锁止。
