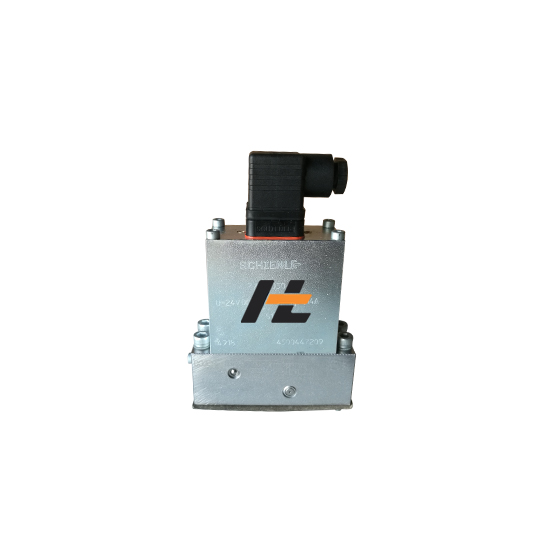

哈威VZP 1 R 2 R 2-X 24换向阀安装尺寸
时间：
2026-09-03 浏览： 来源：网络
一、阀体外形总尺寸
阀体宽度 B = 35
阀体安装高度（不含电磁铁）h = 35
从底板底面至电磁铁顶端总高 H = 110
安装底面到电磁铁安装面高度 h1 = 21.5
二、阀块底板油路孔 & 螺栓参数（加工阀块必用）
1.紧固螺丝：M6×45-12.9，锁紧扭矩：13 N・m，4 颗螺栓固定阀体
2.油口密封圈（NBR90）：
主油口 P、A1、B1、A2、B2、R：O-圈 8.73 × 1.78
泄油口 L：O-圈 3.68 × 1.78
3.所有油口盲孔深度：11 mm
三、底板孔位中心距（俯视阀块）
横向（左右）螺栓中心距：40 mm
纵向（前后）螺栓中心距：32 mm
四个 M6 螺栓孔形成 40×32 矩形；油路油口分布在此矩形内部。
四、线圈外形（-X-24 施恩勒线圈）
线圈安装孔径：Φ19 mm
插头标准：DIN43650-A
