哈威SG 1 L-AK滑阀式换向阀

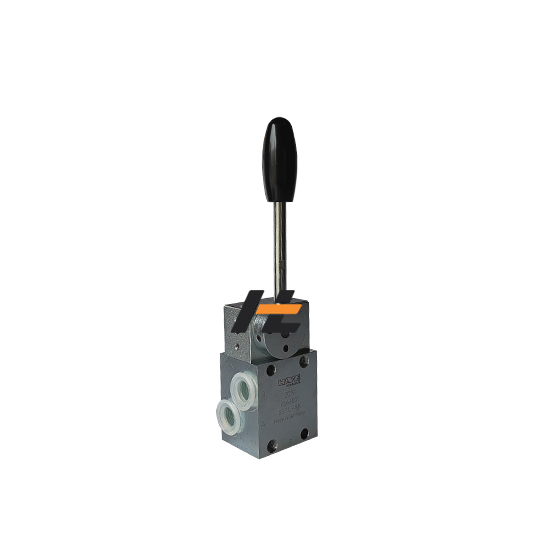

德国 HAWE（哈威）SG1L‑AK 是一款规格 1、管式连接、手动操纵的三位四通滑阀式换向阀，常用于船舶 / 工程机械的手动换向与刹车控制，最高 400 bar 高压、结构紧凑耐冲击。

一、型号解析

SG：系列代号（管接式滑阀换向阀）

1：规格 1（通径 / 流量等级）

L：阀芯机能（L 型，三位四通、中位 P/A/B/T 全闭）

AK：操纵方式（A = 手动杠杆、K = 弹簧复位）

二、核心参数

连接方式：管式（BSPP 螺纹，DIN ISO 228/1）

工作压力：Pmax = 400 bar（高压型）

额定流量：Qmax = 25 L/min，回油约 50 L/min

操纵方式：手动杠杆、弹簧复位（中位自动回位）

阀芯机能：三位四通，中位封闭（P/A/B/T 均截止）

密封 / 内泄：内泄漏平衡，无外泄油口

阀体材质：全钢，耐压力冲击、抗渗漏

介质：液压油（DIN51524）、HEPG/HEES 合成介质

温度：环境 - 40～+80℃；油温 - 25～+80℃

三、结构与特点

结构：单体安装，滑阀 + 阀体 + 手动操纵集成；阀孔金刚珩磨、阀芯淬硬抛光，密封间隙精准、泄漏极小。

优势：

400 bar 高压，适合重载 / 冲击工况

体积紧凑，空间受限场景适配

手动杠杆 + 弹簧复位，操作直观、安全可靠

全钢阀体，抗疲劳、耐海洋 / 矿山恶劣环境

四、典型应用

船舶：甲板机械、锚机、舵机、紧急刹车阀

工程机械：矿山 / 起重 / 路面机械的手动换向、执行器控制

液压系统：单 / 双作用缸、液压马达的方向控制

五、安装与接口

油口：P（进油）、A/B（工作）、R（回油）

安装位置：任意方向

液流方向：可按图形或反向（注意 R 口许用压力）

六、同类型号参考

SG0L‑AK（规格 0，更小流量）

SG2L‑AK（规格 2，更大流量）

SG1W‑AK（W 型阀芯，中位 P 通 T、A/B 闭）
