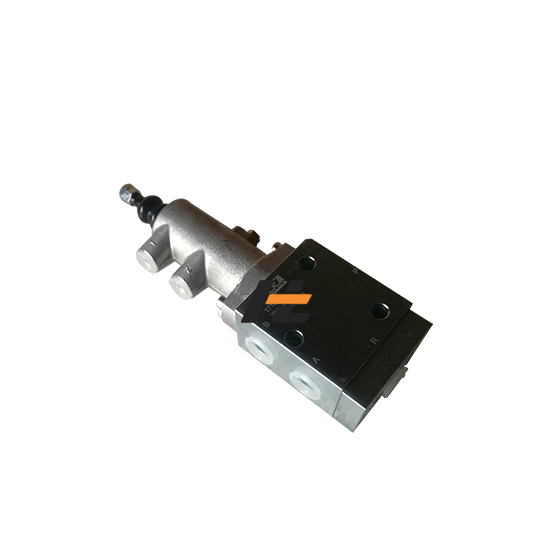

哈威SG-2-W-NUH滑阀式换向阀

哈威 SG-2-W-NUH（SG2W-NUH）

德国 HAWE 高压管式滑阀换向阀，NG6/400bar/30L/min，单电磁 + 弹簧复位，常用作紧急刹车阀。

一、型号拆解（D5650 手册）

SG：管式连接滑阀（SP = 板式）

2：规格 NG6，通径 G3/8

W：4/2 通（W=4/2，G=3/2，R=2/2）

N：无集成溢流阀

U：弹簧复位

H：单电磁铁操纵（标准型）

二、核心技术参数

通径 / 接口：NG6，G3/8（P/A/B/R）

最大工作压力：P/A/B 口 400bar；R 口 250bar

额定流量：30L/min（Δp=10bar）

操纵方式：单电磁铁（H）+ 弹簧复位（U），通电换向、断电复位

中位机能：4/2 通，无中位

内泄漏：平衡设计，无单独泄油口

材质：全钢阀体（金刚珩磨内孔），淬硬抛光阀芯

介质：矿物油、抗燃液；温度 - 20℃~+80℃

三、结构与特点

全钢结构：耐高压、抗冲击、低泄漏，适合严苛工况。

失效安全：断电自动弹簧复位，常用作紧急刹车阀（风电、石油）。

安装便捷：管式连接，体积小，可直接装于管路。

低泄漏：精密间隙配合，内泄漏平衡，无需外泄油口。

四、典型应用

风电：风机紧急刹车系统，响应 < 150ms。

石油：油田液压设备刹车控制，常配梭阀 WV16‑S。

工程机械：矿山、船舶、起重、市政车辆的方向控制。
