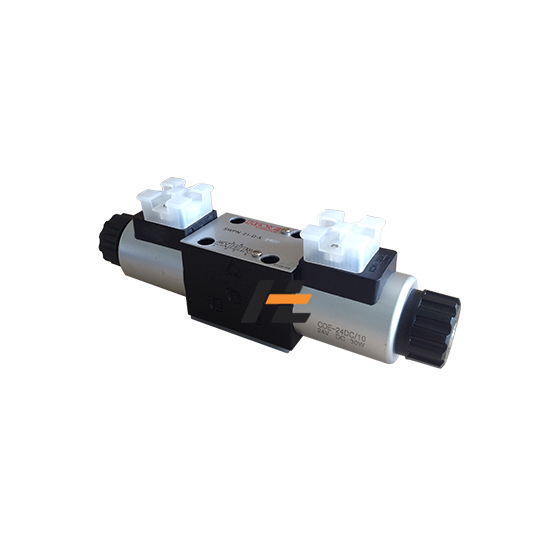

哈威SWPN-21-D-X-24电磁换向阀

一、基础定义

产品：德国哈威 SWPN21 系列 3 位 4 通直动湿式电磁换向阀（板式安装）完整型号简写：SWPN 21 D-X 24（全称 SWPN21-D-X24DC）

二、型号分段解析

SWPN 21 - D - X - 24

SWPN：系列代号，板式直动滑阀电磁换向阀，湿式耐高压电磁铁

21：规格 21（NG10 通径，DIN24340-A10 安装面）

SWPN2=NG6（小流量 60L/min）；SWPN21=NG10（大流量 150L/min）

D：阀芯机能代码 D 型中位机能

中位：P、T 通，A、B 封闭；适用于泵卸荷、油缸锁止工况

X：电磁铁插头类型

X = 标准方形 DIN43650 插头（通用常规款）

G = 圆形插头（替代款 G24）

24：电磁铁电压 DC24V 直流

原厂物料编码：5000 0039-00

三、核心技术参数

安装形式：板式连接 DIN24340-A10（NG10）

最大工作压力：350 bar（35MPa）

额定流量：150 L/min

遮盖形式：零遮盖滑阀

介质：普通液压油（HLP32/46）、合成酯液压油

油温范围：-25℃ ~ +80℃

电磁铁：湿式耐高压双电磁铁（两端通电换向，中位弹簧复位）

安装姿态：任意安装，水平放置寿命最优

重量：约 2~3kg

四、D 型阀芯机能（3 位 4 通）

中位（两电磁铁失电）：P 口与回油 T 互通，A、B 封闭 → 液压泵卸荷，执行器保持锁止

左电磁铁得电：P→A，B→T

右电磁铁得电：P→B，A→T

五、产品特点

高压耐冲击，工程机械、机床、液压站通用

可多阀组合阀块（配 BA2 连接板）

A/B 油口可加装压力继电器、单向节流、阻尼模块

湿式电磁铁不易内泄、寿命长，无防爆基础款

大流量 NG10 规格，适配凿岩台车、湿喷机、高空车、注塑机高压回路

六、常见同系列替换型号

SWPN21-D-G24：圆形插头 DC24V（仅插头不同，机能一致）

SWPN21-B-X24：B 型中位机能（P 封闭、A/B/T 互通）

SWPN21-G-X24：G 型 O 型中位（全封闭，保压）

七、应用场景

矿山机械、工程车辆、注塑成型设备、大型液压机床、高压液压试验台、非标液压站。
