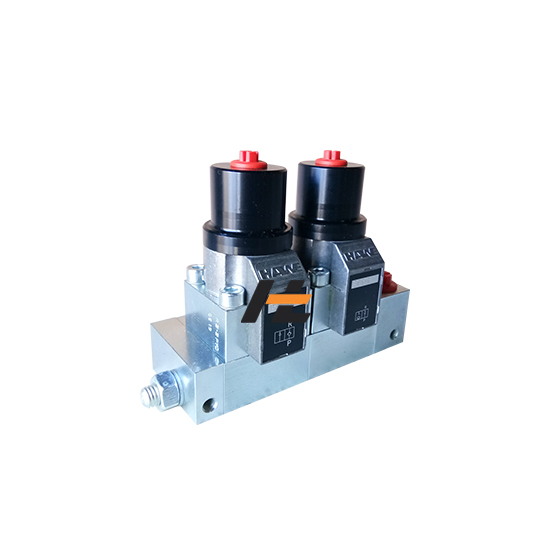

哈威VB-21-AP-5-FB-2-PYD换向阀

一、基础型号总览

VB21：哈威截止式无泄漏换向阀组单片阀单元，属于 VB 系列锥阀式换向阀，阀关闭状态零内泄，高压模块化集成阀片。

核心基础参数

公称最大流量：25 L/min

最高工作压力：500 bar（常用 350/400bar）

标准油口螺纹：G3/8（英制管螺纹）

二、分段型号逐位拆解

1. VB-21

VB：阀组型截止式换向阀总成

21：阀体规格 2 系，通流 25L/min 档位

2. AP

AP = 电磁直动二位二通换向阀片

A：电磁驱动

P：2/2 二位二通机能（单作用通断控制）

常态位弹簧复位，电磁铁得电换向

3. 5

5 = 系统设定压力 500bar，该阀片额定承压上限 50MPa

4. FB

F：带节流阻尼（电磁铁先导油节流缓冲，防冲击）

B：电磁铁安装形式 + 接线结构，标准工业常规接线电磁铁

5. 2

2 = 油口螺纹规格 G3/8（BSPP 英制直管螺纹）

对照编码：1=G1/4、2=G3/8、3=G1/2

6. PYD

PYD = 电磁铁电压与接线附件代码

PYD 标准定义：DC24V 直流电磁铁，DIN 标准插头接线，带防尘插接端子，国内液压系统最常用电压规格。

三、产品核心特性

零泄漏：锥面密封结构，保压回路、夹紧回路首选，长时间保压无泄压

高压适配：500bar 耐压，适配超高压液压工装、压机、夹具、小型液压站

模块化拼装：多片 VB 阀可拉杆串联拼成多路阀组，共用 P 进油、R 回油

带阻尼 FB：换向缓冲降噪，减小液压冲击，延长阀与管路寿命

四、常见应用场景

机床夹具夹紧回路、小型液压压机、工程机械辅助锁止、注塑机插装控制、泵站多路集成控制阀组。
