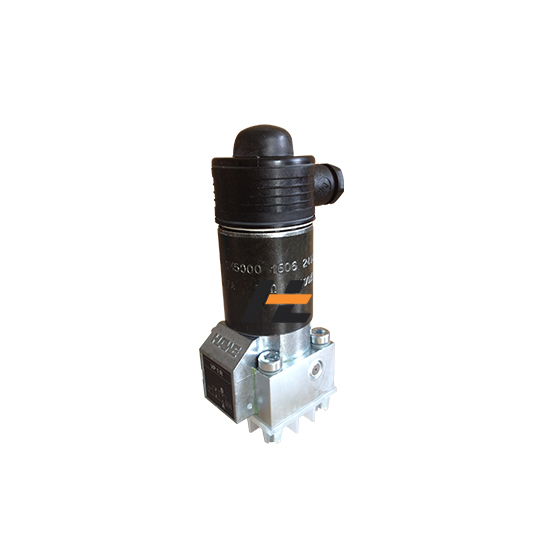

哈威VP 1 R-G 24截止式电磁换向阀

一、型号释义

VP1：VP 系列、规格 1，二位三通锥式座阀（截止式电磁换向阀），板式集成安装

R：电磁铁驱动 + 顶部红色手动应急顶杆，断电 / 线圈故障可手动强制换向

G：标准线圈安装结构，线圈壳体可 360° 旋转，适配不同出线方向

24：电磁铁供电 DC24V 直流

二、核心技术参数

耐压：标准400bar 最高工作压力，短时峰值可达 700bar

额定流量：15 L/min

密封特性：锥面硬密封，断电常态零泄漏保压，保压回路首选

响应速度：换向响应＜10ms，动作灵敏

适配介质：普通液压油、润滑油、润滑脂等高粘度介质（盾构集中润滑标配）

安装：标准板式阀块安装；接口标配 G1/4 螺纹油口

线圈功耗：直流小功率，工业 24V 控制系统通用

三、工作机能（二位三通）

断电（常态）：P 口封闭，A 口与 T 回油口导通

得电（24V 通电）：阀芯切换，P 压力油接通 A 执行口，T 口关闭

应急：按压顶部红色旋钮，强制模拟通电换向，设备检修、应急泄压必备

四、结构优势

执行机构与液压介质完全隔离，油液杂质不会磨损电磁铁，寿命长

全油口均可承受全压，无单向承压限制，介质可双向流动

锻铝阀体、硬质合金锥阀芯，抗冲击、耐高压，恶劣工况稳定

体积紧凑，多用于集成阀组，不占用大量安装空间

五、主流应用场景

盾构机、掘进机集中润滑系统（最常用场景）

液压压机保压支路、风电液压刹车回路

矿山机械、工程机械油路通断、紧急切断

自动化设备夹紧油缸、定位油缸的油路控制
