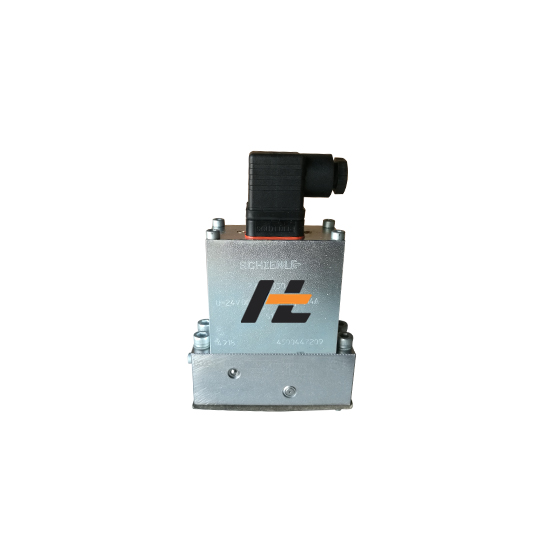

哈威VZP-1G-22-G24电磁换向阀

一、型号逐段拆解（VZP 1 G 22 - G 24）

VZP：哈威双联紧凑型截止式电磁换向阀系列，座阀结构、零内泄核心阀类

1：VZP1 基础规格系列，阀体通径、安装底板规格

G：阀芯机能代号，对应二位四通截止式换向机能

22：流量规格代码，最大通流流量 15L/min，阀块安装油口规格定义

G：电磁铁类型 = 标准直流电磁铁

24：线圈电压 DC24V 直流 24 伏

二、核心技术参数

液压性能

最高工作压力：450bar（45MPa），重载高压工况适配，回油口最高耐压仅 20bar

额定流量：15 L/min

结构优势：钢球座阀零内泄漏，保压回路几乎无压降，适合油缸长时间锁止

安装方式：标准板式叠加阀块安装，集成在 BVZP1 阀组底板上使用

电气参数

供电：DC24V，线圈额定电流约 0.33A，线圈内阻 72Ω

防护等级：插头锁紧后 IP65

插头规格：DIN43650 三孔标准液压阀插头（PG9 出线）

无标配手动应急按钮（后缀带 M 才带手动顶杆）

三、结构与核心特点

零泄漏座阀结构：区别于滑阀换向阀，垂直负载、吊具锁紧、夹具保压回路首选，长时间静置不会缓慢掉压

体积极度紧凑，铝合金锻压阀体，抗冲击、耐高压，适合狭小阀组集成

单电磁铁弹簧复位，断电自动复位回中位，油路切断保压

换向响应快，适合高频点动、短时动作控制

四、典型应用场景

工程机械：随车吊支腿锁止、高空车平台锁紧、夹具夹紧保压

机床液压：工装夹具锁紧缸、垂直主轴配重锁止

特种高压设备：液压油缸长效保压回路、小型高压泵站方向控制

煤矿 / 冶金小型高压执行机构换向
