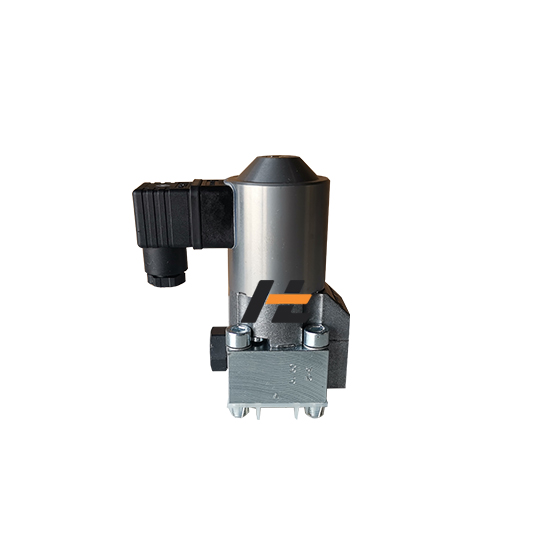

HAWE哈威WG-3-2-WG-230截止式电磁换向阀

一、基础定义

WG3-2-WG230 是德国哈威 G 系列截止式（球座式）零泄漏电磁换向阀，属于板式安装座阀，依靠钢球密封，中位 / 断电完全内泄为 0，高压系统核心阀件。

二、型号分段拆解（核心编码规则）

WG：交流电磁铁驱动（AC 线圈）；G = 电磁驱动，W = 交流供电

3：阀规格通径规格 3，油口 G1/2 螺纹，最大流量约 60L/min

2：机能代号 3/2 二位三通换向机能

WG230：电磁铁线圈电压 AC230V（50Hz），交流 220/230V 线圈

简写全称：WG 3-2-WG230

二位三通、规格 3、交流 230V 电磁截止式换向阀

三、核心技术参数

密封特性：球座截止结构，关闭位置零泄漏，保压回路首选

额定压力：最高工作压力 700bar（超高压级），常规系统 420bar 长期使用

安装形式：单独油路块板式安装，也可集成 VB 型多路阀组

切换时间：通电约 125ms，断电复位约 50ms

介质：普通液压油、难燃液压液（可定制 HFC/HFD 介质版本）

防护等级：标准 IP65，工业恶劣环境可用

四、机能与油路逻辑（3/2 二位三通）

失电常态位：P 口截止，A 口通回油 R；执行元件泄压回油箱

得电吸合位：压力油 P 通工作口 A，R 回油封闭；油缸 / 夹紧缸加压保压

五、典型应用场景

机床液压夹具、工装夹紧保压回路（零泄漏长时间保压）

液压工具、超高压试压设备、压机、注塑机锁模辅助阀

风电制动、工程机械先导控制、试验机加载回路

六、同系列易混淆型号区分

WG3-2-WG24：DC24V 直流线圈版本

WG3-1-WG230：二位二通机能，其余一致

WGZ3-2-WG230：带手动应急顶杆可强制阀芯切换
