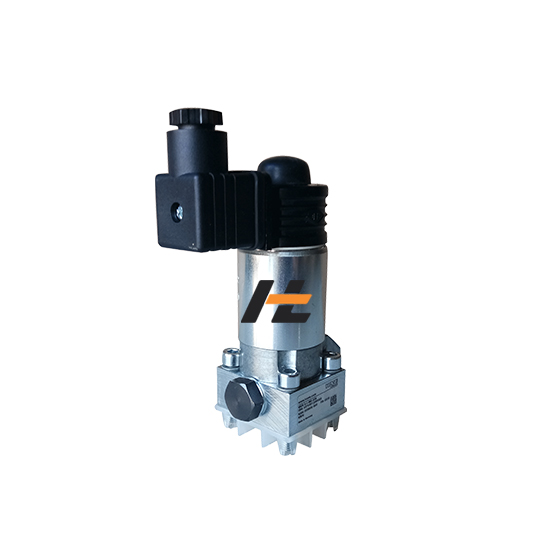

哈威WGR 2-1-WG 230电磁换向阀

一、型号拆解

WGR 2-1-WG230

WG：截止式电磁换向阀（球座阀、零内泄漏）

R：弹簧复位

2：规格尺寸（2 号规格）

1：机能代号 → 3/2 二位三通机能

WG230：电磁铁，AC230V 交流线圈

机能：3 通 2 位，弹簧常闭；失电 P 封闭、A 通 T；得电 P 通 A，T 封闭。

二、核心技术参数

结构形式：板式安装 3/2 球式截止换向阀（无内泄漏）

最高工作压力：500 bar

额定流量：直控最大约 3 L/min；用作先导阀可控制至 160 L/min 主阀

驱动：交流电磁铁 AC230V

密封特性：阀座金属对球硬密封，保压工况几乎零泄漏（适合夹紧、锁紧回路）

介质：普通矿物液压油；油温 -40～+88℃

安装：板式，标准阀块安装，油口配 O 圈密封

三、主要特点

截止式结构，高压保压无内泄，优于滑阀

可直驱小型油缸，也广泛用作先导控制阀（控制哈威 PSV、BVG、VZP 等阀组）

抗污染、换向冲击小，杠杆驱动结构推力裕量大

直控流量偏小，大负载回路建议仅做先导使用

四、典型应用

机床夹紧油缸、工程机械先导控制、升降锁紧回路、夹具保压、小型液压动力单元。

五、常见互换与备选

线圈替换：WG110（AC110V）、G24（DC24V）、N24（DC24 防爆）

同机能直流款：WGR2-1-G24

区分型号：WGS2 为不带手动应急按钮；WGR2 标配电磁铁手动顶杆（可手动强制换向）
