哈威RD-11节流阀

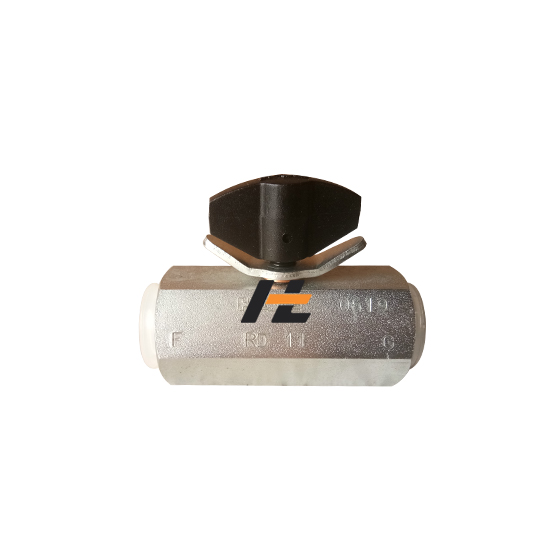

德国 HAWE（哈威）RD-11（常写作 RD 11） 单向节流阀，这是 RD 系列中紧凑型、可手动调节的液压控制元件，正向自由通油、反向节流限速，是液压系统速度控制与防回冲的常用阀。

一、核心技术参数

额定压力：500 bar（50 MPa）

最大流量：12 L/min

接口规格：G 1/4（符合 DIN EN ISO 228-1）

介质：矿物液压油，也可用于 HEPG/HEES 可生物降解油（≤70°C）

温度范围：环境 -40～+80°C；油液 -25～+80°C

重量：约 180 g

流动方向：F→G 自由流通，G→F 被节流；调节手柄可精细控制反向节流口大小

二、结构与原理

采用一体式钢制阀体，表面电镀锌；内部为淬火研磨阀芯 + 阀座，密封可靠、耐磨损

插装 / 管式安装，O 形圈密封，安装空间小、泄漏风险低

手动翼型螺栓调节，带锁紧螺母防止振动松脱；也有带工具调节的 K 型可选

正向单向阀开启，几乎无压降；反向油流只能通过环状节流间隙，实现精准限速

三、典型应用

液压缸的伸出 / 缩回速度控制（如机床、注塑机、工程机械）

防止执行器因自重快速下落（如升降平台、起重机构）

液压回路的回油缓冲、防冲击，提升系统稳定性

适用于轧机、矿用、锻压等工业液压系统的辅助回路

四、选型与使用要点

确认系统最高压力不超 500 bar，流量不大于 12 L/min；若流量更大，可考虑 RD 21（30 L/min）、RD 31（60 L/min）等

油液清洁度需达 ISO 4406 19/17/13 级以上，避免节流口卡滞

安装前必须彻底泄压；严禁带压拆卸，防止液压冲击伤人

调节流量时，需同步观察压力表，避免速度突变引发安全隐患

五、相关型号

RD 11 K：工具调节型（带内六角调整心轴）

RD 11 JIS：日标接口型

RD 112：精密单向节流阀，调节更精细

RDF 11：固定节流孔的单向节流阀（不可调）
