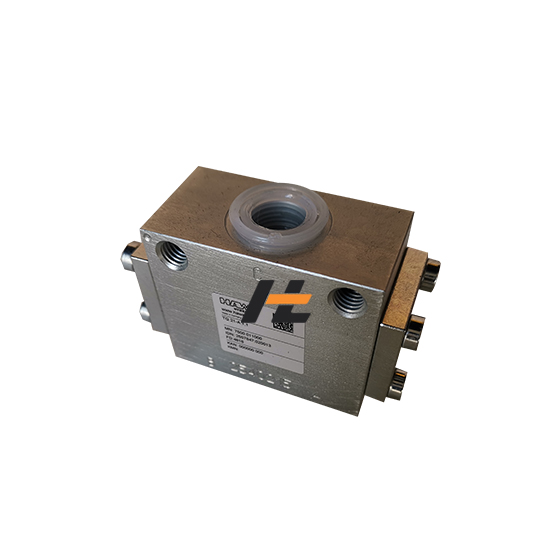

哈威TQ-21-A-1,1分流集流阀

一、型号编码释义

TQ 21 - A - 1,1

TQ：双向分流集流阀（同步阀），可分流 + 合流两用；TV 为单向分流

21：规格 21，管式螺纹连接，三油口 A/B/C

A：机能 A，1:1 等量分流 / 合流

1,1：额定总流量 Qcn=7.5 L/min

二、核心技术参数

最高工作压力：350 bar

额定总流量：7.5 L/min，单路 A/B 各 3.75 L/min

油口螺纹：A、B、C 均为 G1/2 内螺纹

分流比：固定 1:1，负载压差自动压力补偿

安装方式：任意角度安装，无方位限制

介质：DIN51524 液压油，ISO VG10~VG68；油温 - 25~+80℃

阀体：钢制镀锌，抗高压、低内泄

分流精度：负载不同时同步误差≤3%

三、工作原理

分流（C→A+B）：一路进油 C，自动均分两路 A、B，两缸负载压力差异不影响流量；

集流（A+B→C）：两路回油汇流回 C，回程同样保持同步；

内部双精密阀芯 + 弹簧 + 串联节流，实时补偿 A、B 口压差，保证流量均等。

四、典型应用场景

小型双油缸同步升降、夹紧平台

工程机械支腿、小型举升设备

机床双同步进给、小型注塑 / 压铸辅缸

农机、微型液压升降平台

五、同系列常用替换型号参考

TQ21-A1,6：总流量 16 L/min

TQ21-A2,3：总流量 23 L/min

TQ3P-A1,1：板式安装 7.5L/min（同流量，安装形式不同）

六、选型与使用注意

系统总流量不能长期超过 7.5L/min，否则同步精度大幅下降；

阀前后建议加装过滤器，避免杂质卡滞阀芯；

仅做速度同步，不能补偿油缸加工间隙、内外泄漏带来的位置偏差；

反向负载冲击大的工况，建议搭配液控单向阀锁缸。
