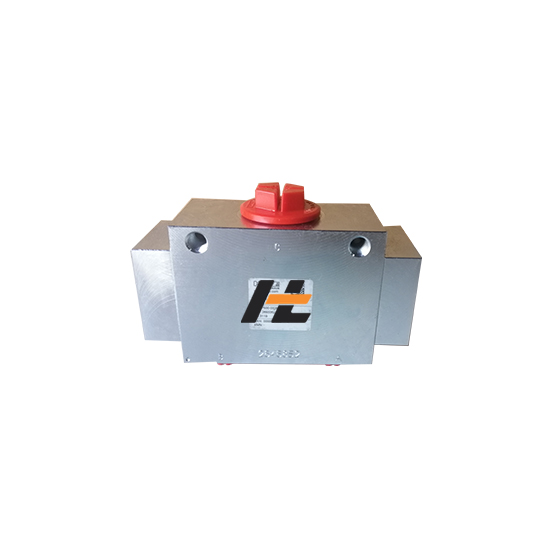

哈威HAWE TQ-43-A-4分流集流阀

哈威 HAWE TQ-43-A-4 分流集流阀

一、型号代码解析

TQ：系列，等量分流集流阀（1:1 分流），负载压力自适应补偿，可正向分流、反向集流，保证双执行元件同步运行

4：通径规格 4 系列，管式安装

3：阀体结构形式（标准管式、双向分流集流）

A：油口布置形式

4：流量规格代码，额定总流量 80～120L/min

二、核心技术参数

工作压力

额定压力：315bar；最高耐压：350bar

流量范围

总输入流量：80～120 L/min，A、B 两路均分，单路 40～60L/min

油口规格

A 口、B 口：G1/2 内螺纹；C 总口：G3/4 内螺纹

介质与温度

适用矿物液压油、合成环保液压油；工作温度：-20℃～+80℃

推荐运动粘度：10～500mm²/s

阀体重量：约 1.5kg，锻钢阀体，内部阀芯淬硬精磨，分流精度高

三、工作原理

从 C 口进油，阀内置压力补偿机构，不受 A、B 两路负载压差影响，自动将总流量均等分配至 A、B 两个出油口；

反向可做集流使用，两路回油均等汇总从 C 口回油，实现两支油缸、液压马达同步升降 / 行走，杜绝负载不均导致的不同步跑偏。

四、典型应用场景

升降平台、举升设备双油缸同步

工程机械行走、转向同步液压系统

吊车、摊铺机、环卫设备双执行机构同步控制

单泵供油、双负载不同压力工况下的同步回路

五、关键特性

双向功能：既可分流、也可集流，双向同步

抗偏载：两路负载压差大依然保证较高同步精度

管式螺纹安装，无需集成阀块，安装便捷

德国原装，耐高压、抗冲击，适合行走机械重载工况
