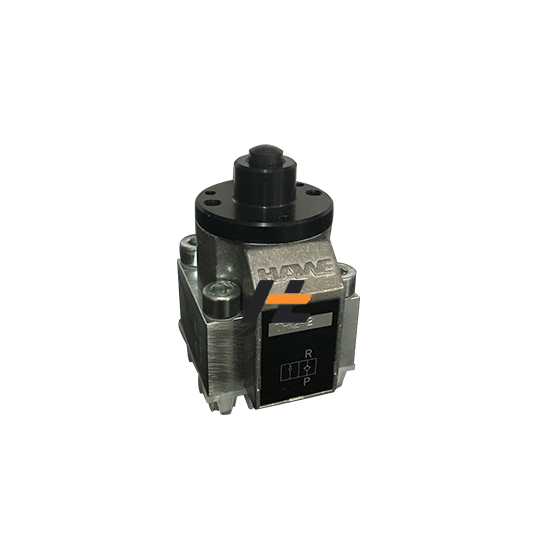

哈威TR 2-2电磁截止式换向阀

一、型号含义

TR：二位二通球阀式电磁截止阀（常闭型）

2：通径规格 2（哈威小通径系列）

2：集成内置预压卸荷单向阀（核心特征）

二、核心结构与工作原理

属于零泄漏球形密封截止阀，内置钢球预控单向阀：

电磁阀得电开启时，内部小单向阀先打开，对负载容腔提前卸压，再打开主球阀，大幅消除高压大容积负载的启闭冲击，防止油缸冲击、管路水锤；

电磁阀失电，主球阀立刻关闭，A 口、P 口完全切断，保压零泄漏；

最高耐压700bar，适配超高液压系统保压工况。

三、关键技术参数

连接方式：哈威叠加式 / 螺纹插装集成阀块安装（小通径集成阀组专用）

公称通径：2 通径，额定流量≈15L/min

最高工作压力：700bar

密封形式：金属硬密封球阀，关闭状态零内泄漏

常用电磁铁电压：DC24V、AC220V、AC110V

介质温度：-20℃～+80℃，适配常规液压油

阀体材质：整体钢结构，抗高压冲击、耐疲劳

四、核心优势

内置预卸压结构，高压大蓄能腔、大油缸启闭无冲击；

球阀密封，长时间保压无泄漏，适合压机、液压夹具、夹紧回路；

结构紧凑，可直接集成在哈威紧凑型液压阀块上；

支持电磁、液控、机械顶杆、手动四种驱动方式。

五、典型应用场景

液压夹紧、工装保压回路（防止夹紧油缸泄压）；

压机、锻压设备高压大容积蓄能器切断保压；

工程机械平衡回路、防止负载自重下落；

高压液压工具、试验台安全切断回路。

六、同系列区分

TR 2：基础款二位二通常闭球阀，无内置预卸单向阀，直接开关，高压易冲击；

TR 2-2：带预卸压单向阀，先泄压后开阀，高压大负载首选款
