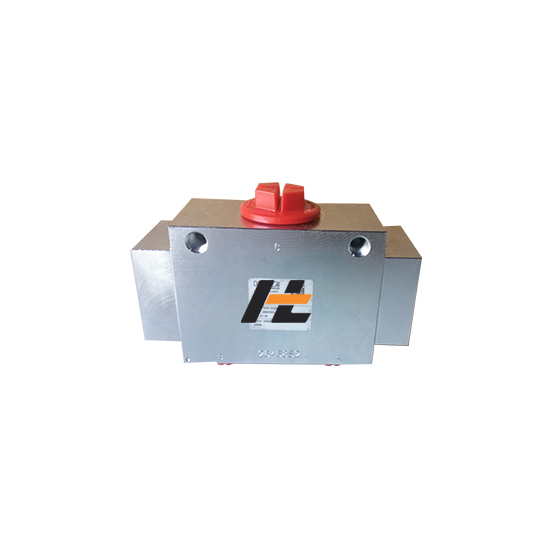

HAWE TQ43‑A4分流‑集流阀（TQ 43‑A 4）

一、型号释义

TQ：分流-集流阀（双向，可分流、可集流）

43：规格系列

A：1:1 等量分配

4：规格代码，标定总流量 140 L/min

二、关键参数

最大工作压力：350 bar

额定总流量：140 L/min

油口螺纹：A/B=G3/4；C=G1

功能：C→A-B 分流；A-B→C 集流，双向同步

同步精度：2-5%（受泄漏、油温、粘度影响）

终端补偿流量：C→A/B 约 12 L/min；A/B→C 约 6 L/min

阀体：钢质管式阀；重量约 3.7 kg

三、工作原理

内部联动补偿阀芯，固定节流 + 可变节流压力补偿；A、B 口负载压力不等时自动调节两侧阀口开度，保证 A、B 流量基本相等，不需要电控信号。

注意：若其中一路油缸完全锁死，另一路流量会被强制压低，不会全速运行。

四、典型应用

工程机械双升降油缸同步、抓斗、平台调平

工业液压双缸同步伸出 / 缩回（双向同步场景）

单泵驱动两个负载不同、无机械硬连接的执行元件
