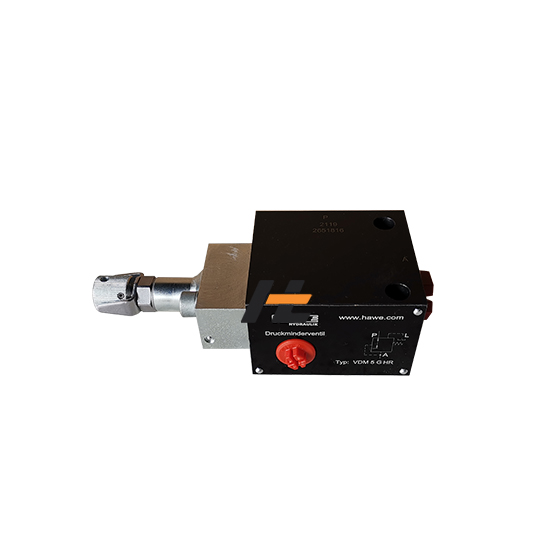

哈威HAWE VDM 5-GHR-250先导式减压阀

一、型号完整拆解

VDM 代表该产品为哈威经典先导式减压阀系列；数字5为阀体规格型号，对应最大通流能力120L/min；字母G代表管式螺纹连接结构，区别于板式叠加安装形式；字母H代表基础压力量程，整体压力适配区间为1至400bar；字母R代表配备手轮手动调节结构，可手动调压并旋钮锁紧；数字250为该阀门出厂标定最大调节压力，额定最高工作压力为250bar（25MPa）。

二、核心技术参数

该阀门为三通先导外泄漏式减压阀，自带二次侧过载溢流保护功能，可有效保护后端液压元件。阀体主进油口最高耐压可达400bar，实际工作压力可调区间为1至250bar，完全适配中高压常规液压工况。产品额定最大通流流量为120L/min，进出油口采用G1/2英制管螺纹，独立泄油口为G1/4规格，采用外置单独泄油方式，必须外接管路回油箱，不支持内部泄油结构。

阀体整体重量约2.0kg，工况适配性强。反向通流状态下仅可通过百分之五十左右的额定流量，若设备需要大流量回油工况，建议搭配并联单向阀旁路使用。阀门稳压精度优异，静态压力偏差不超过设定压力的百分之五，标准适配介质为普通液压抗磨油，可满足绝大多数工业液压场景使用需求。

三、产品核心功能

首先具备精准稳压减压功能，可将主油路高压油源稳定降压，为设备支路提供恒定低压输出，有效规避进口油压波动对后端执行机构的影响，保障设备运行稳定性。其次自带过载溢流防护功能，当负载反向作用力导致出口压力超出设定阈值时，阀门会自动开启溢流泄压，快速平衡回路压力，避免油缸、夹具等液压元件因超压损坏。

同时采用外置独立泄油结构，先导控制油单独回油，无内泄干扰，适配闭式液压回路、高压精密液压控制系统等对油路密封性、压力稳定性要求较高的工况，有效提升液压系统的控制精度与使用寿命。

四、典型应用场景

该阀门广泛应用于各类工业液压系统分压稳压场景，主要适配工程机械分支供油油路、液压工装夹具保压回路、液压试验台稳压系统、机床液压夹紧机构以及各类非标高压液压设备的支路减压稳压环节，适配中高压、高精度、需长期保压的液压工况。

五、同系列相近型号区分

VDM5-PHR-250为板式叠加安装版本，安装方式与本款管式连接不同，适配集成式液压阀组；VDM5-GHF-250配备专用防误调锁紧结构，调压后可彻底锁死压力，杜绝误触调压问题，适合长期固定压力的工况；VDM5-GHR-200为低压版本，最大调节压力为200bar，适配压力需求更低的液压系统。
