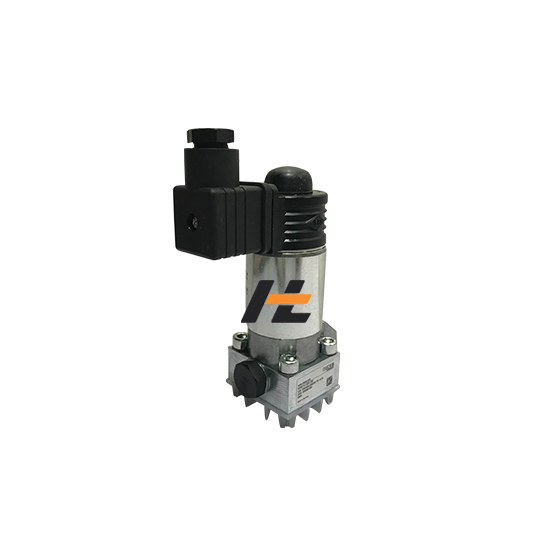

哈威WGZ 3-1-WG 230截止式座阀

 一、型号拆解

WGZ 3-1-WG 230

- WG：电磁驱动截止式座阀系列

- Z3：3/2 二位三通截止阀（座阀结构，球阀密封）

- 1：规格 1，额定流量≈12 L/min

- WG：交流电磁铁

- 230：线圈电压 AC230V 50/60Hz

二、核心技术参数

1. 阀结构：二位三通 截止式座阀（球阀，断电位零泄漏）

2. 最高工作压力：700 bar

3. 流量：Qmax ≈12 L/min

4. 驱动：弹簧复位，单电磁铁

5. 电压：AC230V（WG230 线圈）

6. 安装形式：板式安装（标准阀块集成）

7. 油路机能

   - 断电（常态）：P 封闭，A 通 T

   - 通电吸合：P 通 A，T 封闭

8. 介质：矿物液压油；油温 -20～+80℃

三、关键特点

 座阀零泄漏，适合保压、夹紧回路

 抗油液污染，适合高压工程机械、机床夹具

 电磁铁可单独拆卸更换，维修方便

 AC 线圈，不要误接 DC24V；线圈烧毁无法互换 G24 直流线圈

四、常见同系列对照

- WGZ3-1-WG230：AC230V，无单向阀

- WGZ3-1-G24：DC24V，无单向阀

- WGZ3-1R-WG230：AC230V，P 口内置单向阀

- WG3-1-WG230：二位二通（不要和 WGZ3 混淆）

五、典型应用

机床卡盘夹紧、模具锁紧、液压夹具、小型蓄能器保压回路、工程机械辅助锁定回路。
