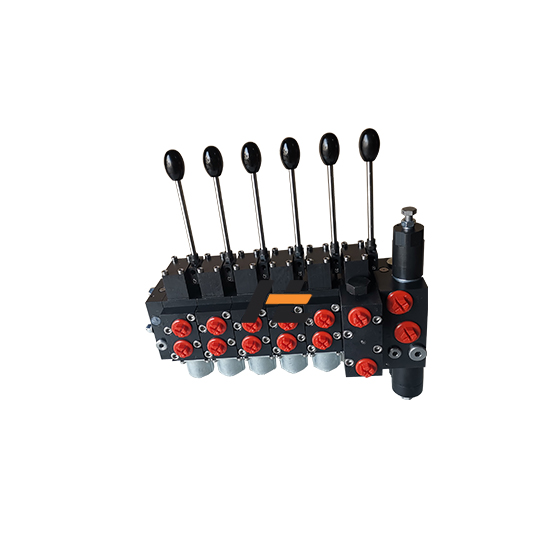

哈威PSL5多路换向阀的安装注意事项

哈威 PSL5 多路阀安装核心是无扭曲安装、清洁管路、正确油口、规范扭矩、可靠电气、充分排气、匹配系统。

一、安装基础与位置

安装底板：必须平整、刚性足，平面度≤0.05mm/m；阀组与底板间严禁加垫片，避免扭曲导致阀芯卡滞。

固定方式：用 3 颗及以上螺栓均匀紧固；阀组与机架间建议加弹性减震垫，降低振动影响。

安装方向：优先水平安装；垂直安装时回油口 R、泄油口 T 必须朝下，保证回油与泄油顺畅。

环境要求：远离热源、粉尘、腐蚀性介质；环境温度 - 40℃～+80℃，避免阳光直射。

二、管路连接（关键）

油口识别（严禁接错）

P：进油口（接定量泵）

R：总回油口（接油箱）

A/B：工作油口（接油缸 / 马达）

T：控制油泄油口（直接回油箱，背压≤10bar）

LS：负载敏感信号口（PSL5 用于定量泵，通常堵死或接压力表）

M：压力表测压口

管路清洁：安装前彻底冲洗所有管路、接头、滤芯；用400 目以上滤网过滤油液；严禁杂质进入阀内。

管路配置：P、R 口用大通径硬管，减少压力损失；A/B 口可配软管，预留伸缩量；泄油口 T单独回油箱，不与主回油共用。

防冲击：高压管路加缓冲弯管或蓄能器；阀前可装换向时间调节器，降低压力冲击。

三、紧固扭矩（必须严格执行）

阀体连接螺栓：M8≈35N·m；M10≈65N·m；M12≈100N·m（按样本 D7700-5）。

管接头：G1 接口55–65N·m；G1/4 接口25–30N·m；禁止超扭矩，防止阀体开裂。

紧固顺序：对角均匀拧紧，分 2–3 次达到目标扭矩，避免局部应力集中。

四、电气与控制安装

电源：比例电磁铁为DC24V，电压波动≤±10%；配专用比例放大器（如 EV 1 M 2-12/24）。

接线：电缆屏蔽层单端接地；远离动力线，避免电磁干扰；接头防水、防振、防松。

控制信号：模拟量（0–10V/4–20mA）或 CAN 总线；信号线缆单独穿管。

接地：阀组与机架可靠接地，接地电阻≤4Ω。
