哈威QV20H6直角接头式单向节流阀的应用

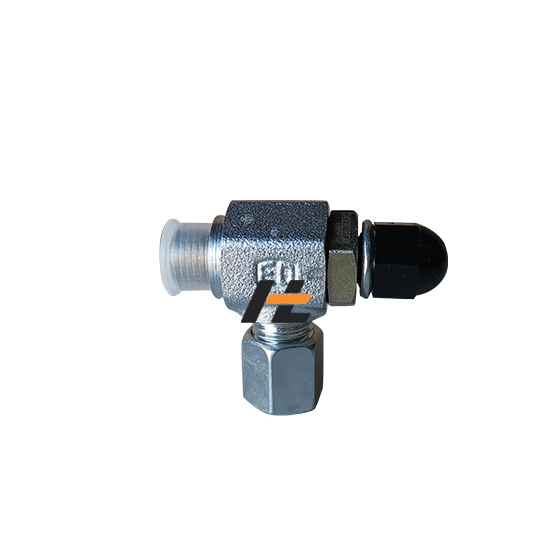

哈威 QV20H6 为直角接头式单向节流阀（A→B 节流、B→A 自由回油），采用窄槽式节流与空心螺栓安装，最大工作压力 400 bar、最大流量 8 L/min，适配 G 1/4 接口与 6 mm 管路，全钢结构耐高压、抗污染，特别适合空间受限的高压液压回路，用于执行元件的速度调节、缓冲与回油快排。

一、核心应用定位

该阀的核心价值在于 “单向调速 + 反向快回” 的精准控制，以及直角空心螺栓的紧凑安装特性。它广泛用于定量泵系统的进油、回油或旁路节流调速回路，常与溢流阀配合稳定压差，实现液压缸或液压马达的平稳运动与快速复位。其窄槽式节流设计对油液微小污染物不敏感，线性调节特性适合低速微调与工况稳定的场景，是工程机械、船舶、风电、核电、机床及冶金等高压领域的基础调速元件。

二、分行业典型应用场景

船舶与海洋工程：用于甲板机械（如起锚机、绞车、系缆机）的液压马达调速，控制收放缆绳的平稳速度，防止负载突变导致的冲击；在舵机系统中调节液压缸的偏转速度，确保船舶航向控制的精准性；同时适用于舱盖启闭、阀门驱动等辅助液压回路，利用反向自由通流实现机构快速复位，提升作业效率。

风电与核电装备：风电塔筒偏航与变桨系统中，控制变桨液压缸的伸缩速度，实现叶片平稳变桨与紧急顺桨的快速响应；核电设备的燃料棒装卸机构、阀门执行器中，用于低速、精准的位置控制，满足核安全级设备的可靠性要求；此外，在风电液压制动系统中，可调节制动器的闭合速度，实现平稳制动。

工程机械与重型装备：盾构机的管片拼装机、推进油缸调速，控制拼装机的旋转与伸缩速度，保证管片安装精度；起重机的支腿收放回路，调节支腿液压缸的伸出速度，防止支腿快速下落造成的地面冲击，反向实现支腿快速收起；矿山机械（如液压支架、刮板输送机）的执行元件调速，适应井下恶劣的油液环境。

机床与工业自动化：数控折弯机、剪板机的液压缸调速，控制滑块的下行速度与返程速度，保证加工精度与生产效率；液压夹具的夹紧与松开回路，实现夹具的平稳夹紧与快速松开；自动化生产线的物料推送、定位机构中，用于低速微调，确保工位定位的准确性。

冶金与液压工具：冶金设备的轧机压下装置、推钢机液压缸调速，适应高温、重载的工作环境；液压扳手、液压千斤顶等工具的动力单元中，调节输出速度，实现精准扭矩控制与快速复位；此外，在压铸机、注塑机的辅助液压回路中，用于顶出机构的调速。

三、应用选型要点

该阀为非压力补偿型节流阀，流量会随负载压差变化而波动，适用于负载稳定或对调速精度要求中等的场景。若负载波动大、需高精度调速，建议与压力补偿组件配合使用。安装时优先采用空心螺栓直接接入管路或集成于阀块，调节后需锁紧自动密封螺母，防止振动导致调节量漂移。其全钢材质与宽温域特性（-25℃至 + 80℃工作油温），使其可在船舶海洋环境、风电高空环境、核电严苛环境等恶劣工况下长期可靠运行。
