HAWE哈威R 0.42的工作原理

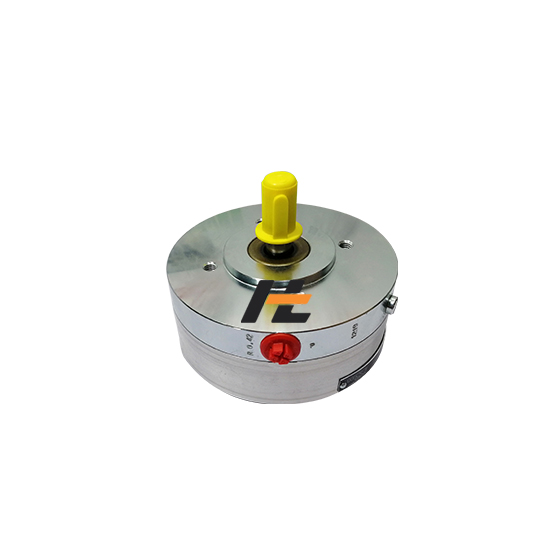

哈威 R 0.42 是阀配流式、定量径向柱塞泵，核心是靠偏心轮驱动径向柱塞往复运动，配合单向阀配流，把电机的旋转机械能转化为高压油液的压力能。

一、核心结构（R 0.42）

驱动轴：带偏心轮（固定偏心距，定量泵）

转子 / 缸体：柱塞呈星形径向分布（R 0.42 为单排多柱塞）

柱塞组件：柱塞 + 滑靴，靠离心力 + 弹簧贴紧偏心轮

配流：每个柱塞配吸油 / 压油单向阀（阀配流，无配流盘）

壳体：集油腔，将各柱塞高压油汇总输出

二、工作过程（一个柱塞循环）

1. 吸油行程（容积增大）

驱动轴带动偏心轮旋转，柱塞随转子转到偏心轮半径最小位置

柱塞在离心力 + 复位弹簧作用下向外伸出，柱塞腔容积变大

腔内形成真空，吸油单向阀打开，油箱油液被吸入腔室

2. 压油行程（容积减小）

转子继续转，柱塞转到偏心轮半径最大位置

偏心轮将柱塞向内推，柱塞腔容积急剧减小

油液被压缩，压油单向阀打开，高压油排出到集油腔

3. 连续供油

多个柱塞相位错开，依次吸油 / 压油，输出连续高压油

所有柱塞的高压油汇总到泵出口，提供稳定流量

三、关键特点（R 0.42 专属）

定量泵：偏心距固定，排量恒定 0.42 cm³/rev

阀配流：每个柱塞独立单向阀，高压密封性好、泄漏小

径向布置：柱塞受力合理，可承受最高 700 bar

结构紧凑：小排量、轻量，适合高压小流量系统
