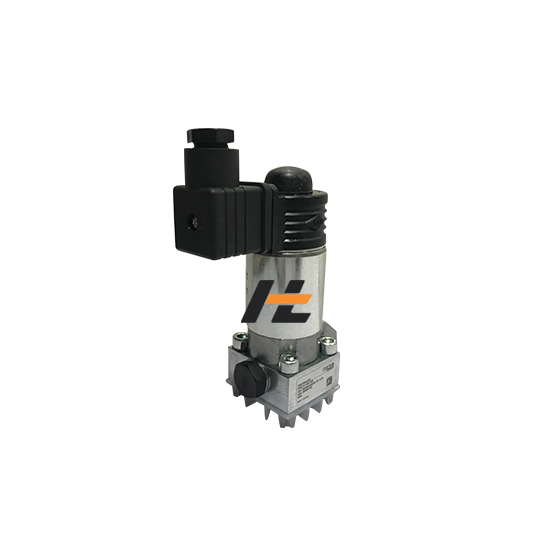

哈威WGZ 3-1-WG 230座阀的安装尺寸

 样本编号：D7302，WG / WGZ 规格 1 底板安装孔图；WGZ3-1 与 WG3-1 安装底板完全通用

一、阀块安装底面（油口 + 固定螺栓）

1. 外形底面尺寸：50 × 36

2. 4 只固定螺纹孔：M6 深 10mm

   - 孔距横向：42

   - 孔距纵向：26

3. 三个油口 P / A / T（O 型圈密封）

   - 油口孔径：φ9

   - O 圈规格：9.2×2.62（NBR90）

   - 油口定位坐标（以底面中心参考）

     - P 口：X=-13；Y=0

     - A 口：X=0；Y=+9

     - T 口：X=+13；Y=0

二、整体外形轮廓尺寸（阀体不含插头）

- 阀体宽度：36

- 阀体深度：50

- 总高度（含 AC 电磁铁 WG 线圈，不含接线插头）：约 112

- 接线插头向外伸出：额外增加≈24mm

三、加工阀块重要要点

1. 密封面平面度≤0.02，粗糙度 Ra≤1.6；禁止刮伤 O 圈区域

2. 固定螺栓推荐：M6 内六角，拧紧力矩 8～10 N・m

3. 油口沉孔深度建议：3.2mm，适配 9.2×2.62 标准 O 圈

4. 最高压力 700bar，阀块材质建议 45# 调质或铝合金 7075

四、区分提醒

- WGZ3-1：二位三通（P、A、T 三油口）

- WG3-1：二位二通（仅 P、A 两口）

二者安装底板尺寸一模一样，不能直接互换，油路机能不同。
